动态扭矩传感器

动态扭矩传感器量程的选择与常规的应变式传感器有很大差异,量程的选择是否正确决定着扭矩传感器的使用寿命和测量精度,是一个非常关键的因素。

在选择传感器时,如果量程选择太小则传感器很容易过载损坏,如果量程选择太大,又会对测量精度有影响。

下面介绍比较合理的量程选择方法

1、计算电机的平均运行扭矩

电机的平均运行扭矩计算公式为:

T=9550*P/n

其中

T——扭矩(单位:N·m)

P ——功率(单位:kW)

n ——转速(单位:r/min)

2、确定安全系数K

在大多数的使用场合,量程的选择不仅仅是简单计算并选择电机的平均运行扭矩,还需要确定预留多大的安全系数来防止传感器的过载。

传感器的两端分别连接的是驱动端和负载端,所以我们需要考虑驱动端的驱动系数因子K1和负载端的负载系数因子K2,通过确定这两个值来计算来计算整个测试系统的最大扭矩值,从而确定合适的安全系数。

3、确定扭矩输入端的驱动系数因子K1

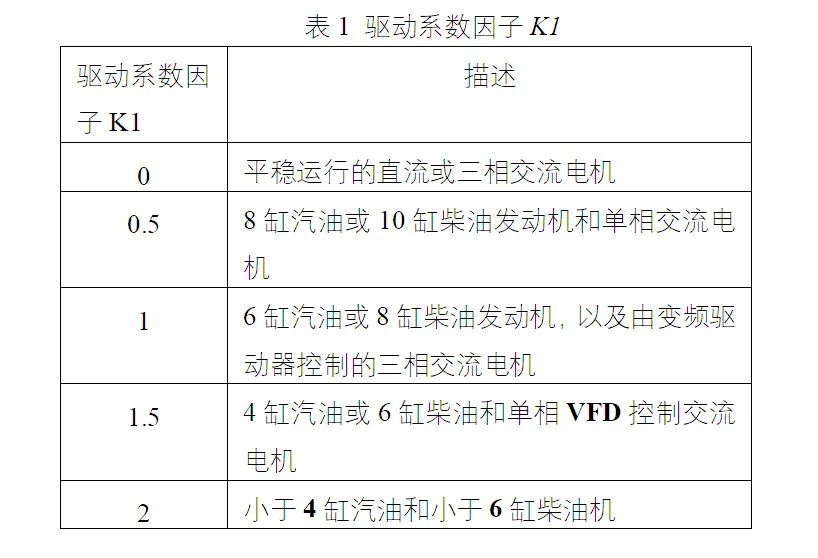

不同类型的驱动器会影响应用程序中最大的预期峰值扭矩,具体如下表1所示:

通过表1,根据实际使用的驱动设备来选择相应的驱动系数因子K1。

4、确定扭矩输出端的负载系数因子K2

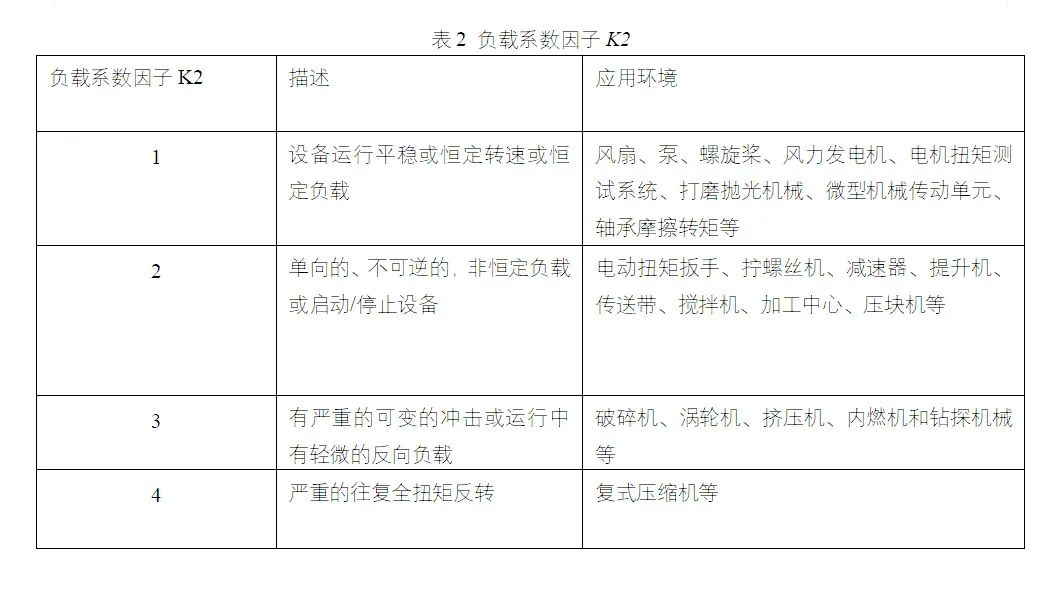

与驱动端类似,也分为几个等级,具体如下表2所示:

同样通过表2,根据实际使用时不同的应用环境来选择对应的负载系数因子K2。

我们将通过上述两个表格得到的K1和K2

放入安全系数的计算公式

K=K1+K2

从而得到安全系数K

5、计算出最大峰值扭矩

结合上述的条件,可以计算出最大峰值扭矩,计算公式如下:

T峰=T*(K1+K2)

其中

T峰——峰值扭矩;

T ——扭矩平均值;

K1——驱动系数因子;

K2——负载系数因子;

而我们一般将计算得到的最大峰值扭矩作为动态扭矩传感器的推荐量程。

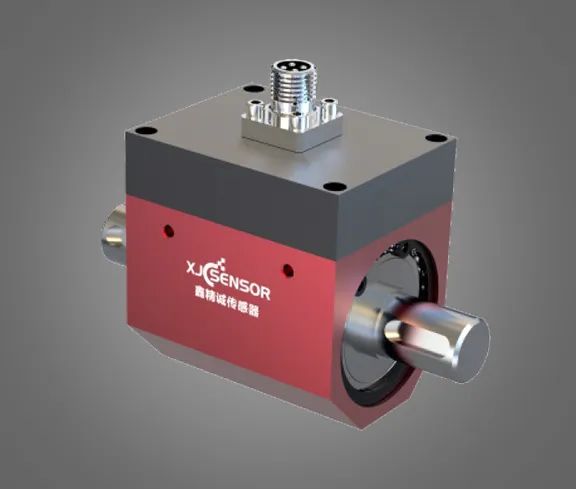

XJC-DN-2001

产品特性:

扭转刚度大,抗过载能力强

非接触式结构,无磨损

采用电阻应变式原理,精度高

通讯方式多样

最高可定制8000r/min

采样频率高,响应速度快,抗干扰能力强

带清零功能

输出正反扭矩信号

经过高低温补偿,温度特性好

深圳市鑫精诚传感技术有限公司

深圳市鑫精诚科技有限公司

XJCSENSOR鑫精诚传感器是一家拥有60多项专利,以自主研发、生产、销售、服务为一体的国家 高新技术企业。

XJCSENSOR鑫精诚传感器专注于微型压力、称重、多轴力、扭力、智能等传感器与控制仪表,应 用于自动化设备、精密医疗、新能源锂电、机器人、半导体、航空铁路、高校等领域合作。
